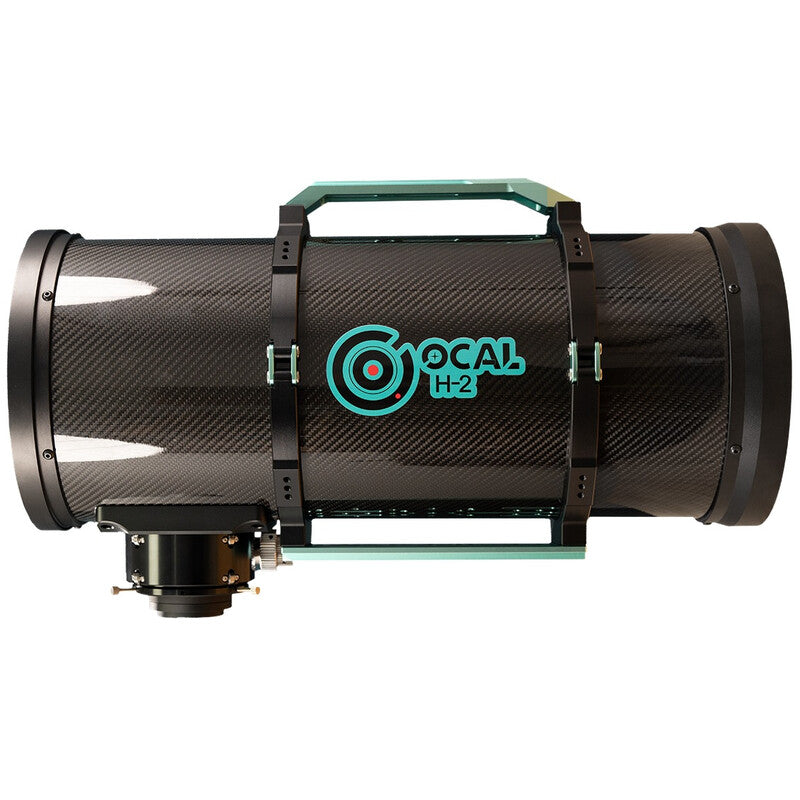

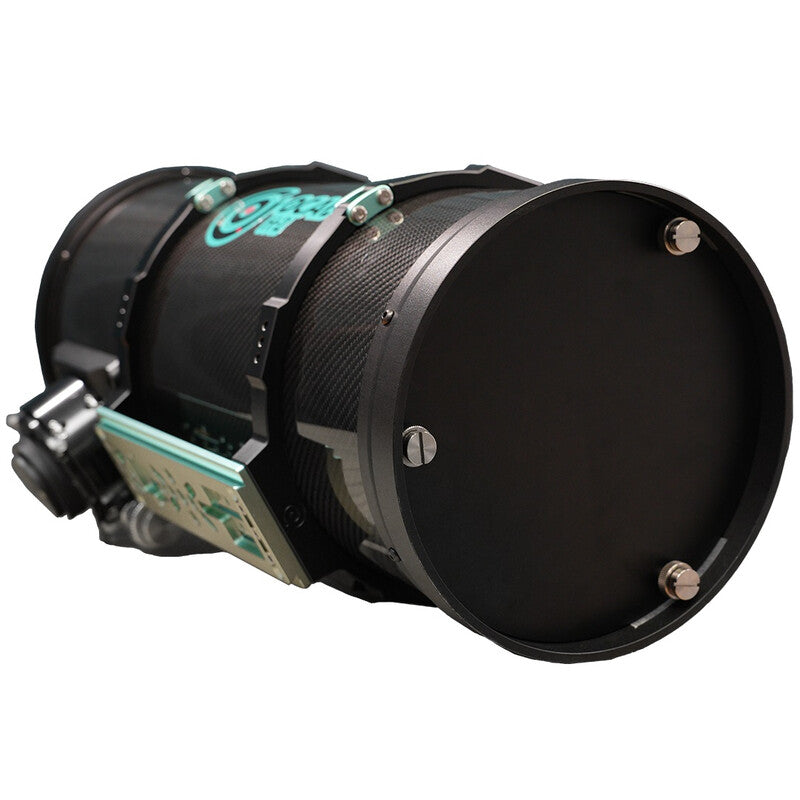

noctutec OCAL H-2 astrograf N 206/560 f/2,72

OCAL H-2 je astrograf: zrcalni teleskop, zgrajen izključno za kamero. Vizualnega opazovanja ne predvideva - v izostrovalnik je privit korektor, na katerega pride kamera. Namenjen je fotografom, ki hočejo veliko odprtino in zelo kratke osvetlitve.

206 mm odprtine zbere 870-krat več svetlobe kot prosto oko, ločljivost je 0,67 ločne sekunde. Gorišče je le 560 mm, kar pri tej odprtini pomeni razmerje f/2,7: zelo hitro, torej za enak posnetek potrebujete bistveno krajše osvetlitve, polje pa je široko. Korektor osvetli polje s premerom 44 mm, kar pokrije tudi senzorje polnega formata; delovna razdalja do njega je 55 mm.

Vgrajeno je marsikaj, kar bi sicer kupovali posebej. Korektor je štirielementni apokromatski s Super ED lečo in je že v optični poti, zato ločen ploščilnik polja ni potreben. Izostrovalnik je 2,5-colski zobniški z osmimi kroglicnimi ležaji ter grobim in finim pomikom; v podnožju je nagibna plošča za izravnavo senzorja, vgrajen pa je tudi kroglicno ležajen rotator kamere s kotno skalo, tako da ločenega rotatorja ne potrebujete. Tubus je iz karbona s protiodsevnim premazom SL-94, samodejni sistem proti rosenju pa skrbi za glavno in pomožno zrcalo. Objemki sta CNC-frezani iz aluminija, 10 mm debeli in 22 mm široki, s šestimi ravnimi ploskvami z navoji M6 za dodatke.

Tubus tehta 12,7 kg pri 254 mm premera in 630 mm dolžine, kar je za cev s tako velikim zrcalom malo, a montaža mora to težo skupaj s kamero vseeno nositi mirno. Posnetek pri f/2,7 je občutljiv na natančnost, zato sta vgrajena nagib in rotator tu bolj koristna kot pri počasnejših teleskopih. Za pogled skozi okular ta instrument ni.
